Inverter DC to AC

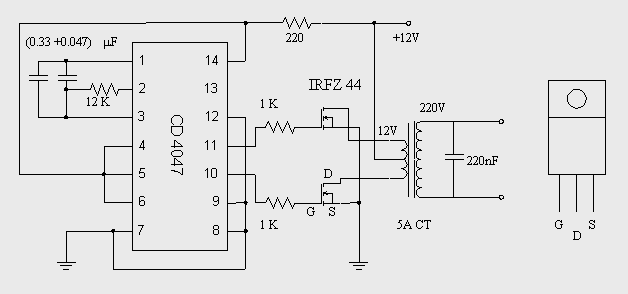

Rangkaian inverter DC ke AC adalah didasarkan dari kerja astable multivibrator. Dalam rangkaian ini dipilih IC CD4047 sebagai jantung astable multivibrator karena jenis IC ini sudah memberikan tegangan output yang saling berlawanan fasanya (keluaran pada pin 10 dan 11 seperti terlihat pada Gambar, serta siklus kerja yang cocok yaitu sebesar 50 %.

Supaya arus keluaran dari multivibrator ini cukup besar untuk membangkitkan tegangan AC dengan daya yang besar pula, maka diperlukan rangkaian pensaklaran yang dalam rangkaian ini diperankan oleh mosfet IRFZ44. Arus keluaran dari IRFZ44 diumpankan ke trafo step up, sehingga akan diperoleh tegangan yang cukup besar pada keluarannya.

Komponen :

1. Resistor 220 ohm

2. Resistor 1k ohm

3. Resistor 12k ohm

4. kapasitor elektrolit ( elco ) 0,33µF 16v

5. kapasitor elektrolit ( elco ) 0,047µF 16v

6. IC CD4047

7. IFRZ44

8. Kapasitor keramik 220nF

9. Tranformator ( Trafo ) 5A CT

untuk catalog komponen elektroniknya bisa dilihat disini
